Настройка беспроводного подключения PIXMA PRO-100S

На некоторых точках доступа (иногда называемых также маршрутизаторами или концентраторами) есть кнопка автоматического подключения, обозначенная как «WPS», — аббревиатура, означающая Wi-Fi Protected Setup (защищенная настройка Wi-Fi).

Она позволяет соответствующим устройствам, таким как PIXMA PRO-100S, подключаться к сети без необходимости ввода пароля, и представляет быстрый и легкий способ подключения устройств.

Это наиболее удобный способ подключения PIXMA PRO-100S, поэтому, если на вашей точке доступа есть кнопка WPS, выберите вкладку "Метод подключения с помощью WPS" ниже для получения инструкций по подключению с использованием этого метода.

Если ваш маршрутизатор не поддерживает WPS, обратитесь к альтернативным инструкциям по подключению PIXMA PRO-100S, выбрав вкладку "Стандартный метод подключения" ниже.


Метод подключения с помощью WPS

Перед началом необходимо выполнить некоторые условия, чтобы использовать метод с нажатием кнопки WPS:

  • На точке доступа должна быть физическая кнопка WPS. Для получения дополнительной информации обратитесь к руководству пользователя вашего устройства.
    Если кнопка WPS отсутствует, воспользуйтесь инструкциями на вкладке Стандартный метод подключения.
  • Сеть должна использовать протокол шифрования WPA (защищенный доступ Wi-Fi) или WPA2. Большинство точек доступа с поддержкой WPS используют этот протокол.

  1. Убедитесь в том, что принтер включен.
  2. Нажмите и удерживайте кнопку [Wi-Fi [MASTER] Wi-Fi Button] на верхней панели принтера, пока белый индикатор питания не мигнет один раз, а затем отпустите кнопку.
  3. Убедитесь, что кнопка Wi-Fi начинает мигать синим цветом, затем на точке доступа нажмите и удерживайте кнопку [WPS] в течение 2 минут.
    Для получения точных инструкций о нажатии кнопки WPS обратитесь к руководству пользователя устройства точки доступа.

Во время поиска или подключения к точке доступа расположенный на принтере индикатор Wi-Fi синего цвета будет продолжать мигать. Во время настройки также начнет мигать белый индикатор питания. После того как принтер установит соединение с беспроводной сетью, синий и белый индикаторы перестанут мигать и продолжат гореть, не мигая.

Для подтверждения успешного подключения принтера к беспроводной сети можно распечатать настройки сети для вашего принтера:

  1. Убедитесь в том, что принтер включен.
  2. Загрузите лист обычной бумаги формата A4 или Letter.
  3. Нажмите и удерживайте кнопку [Возобновить/Отмена[MASTER] ResumeCancle], пока белый индикатор питания не мигнет 6 раз, затем отпустите кнопку. Будет выполнена печать страницы с информацией о сети.

При использовании данных из распечатки убедитесь, что «Подключение» отображается как «Активно» и что SSID (или имя беспроводной сети) содержит правильное имя вашей беспроводной сети.


На этом завершается процедура настройки WPS.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA PRO-100S.

При отсутствии установочного компакт-диска, поставляемого с продуктом, загрузите руководства и программное обеспечение.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Стандартный метод подключения

Используйте ссылки ниже для просмотра инструкций, подходящих для вашей операционной системы -

Стандартный метод подключения — только для пользователей Windows

  1. Вставьте CD-диск, входящий в комплект поставки, и запустите программу установки.
    Если загрузочный CD-ROM не запустится автоматически, вставьте CD-ROM в компьютер еще раз и нажмите [My Computer/Мой компьютер] или [This PC/Этот компьютер], выберите CD-ROM и дважды щелкните [MSETUP4.EXE].
    При отсутствии компакт-диска, поставляемого с продуктом, загрузите руководства и программное обеспечение.

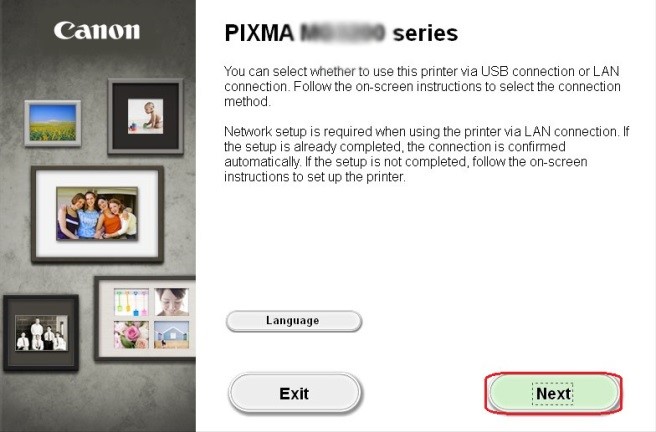

  2. После отображения начального экрана нажмите [Next/Далее].

    [MASTER] Screen 1

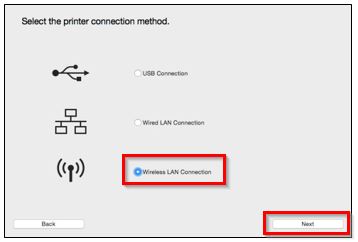

  3. Выберите в качестве метода подключения [Wireless LAN Connection/Подключение по беспроводной ЛВС], затем нажмите [Next/Далее]

    [MASTER] New Screen2

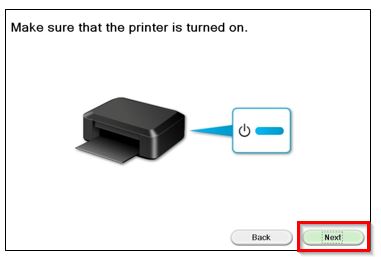

  4. Убедитесь, что принтер включен, белый индикатор питания горит, после чего нажмите [Next/Далее].

    [MASTER] Screen 4

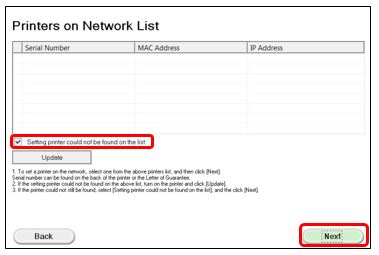

  5. Программное обеспечение выполнит быстрый поиск принтеров, которые уже подключались к данной сети.
    Если принтер настраивается впервые, то программное обеспечение его не обнаружит. Поэтому убедитесь, что выбран пункт [Setting printer could not be found on the list/Настраиваемый принтер не удалось найти в списке], затем нажмите [Next/Далее].

    [MASTER] Screen 5

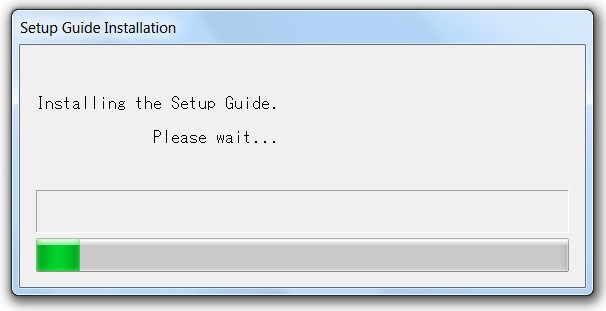

  6. Начнется установка мастера настройки.

    [MASTER] Screen 6

  7. Нажмите [Next/Далее].

    [MASTER] Screen 7

  8. Нажмите [Беспроводная настройка].

    [MASTER] Screen 8

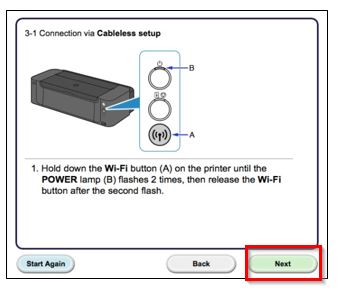

  9. При появлении следующего экрана удерживайте кнопку [Wi-Fi[MASTER] Wi-Fi Button] (A) на принтере, пока белый индикатор питания не мигнет 2 раза, затем отпустите кнопку и нажмите [Next/Далее].

    [MASTER] New Screen 9

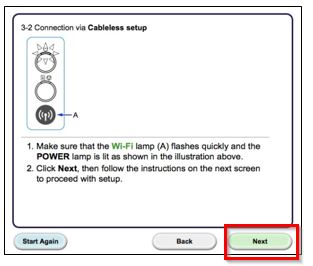

  10. Убедитесь, что синий индикатор Wi-Fi быстро мигает, а белый индикатор питания горит, затем нажмите [Next/Далее].

    [MASTER] New Screen10

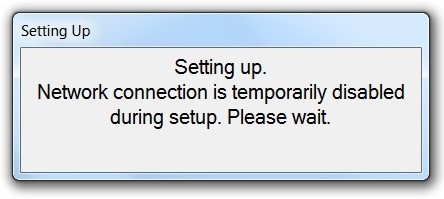

  11. Появится следующее сообщение.

    [MASTER] Screen 11

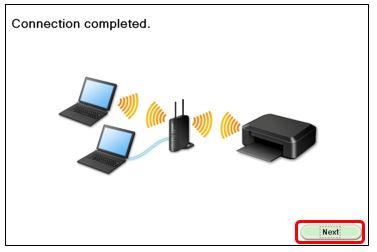

  12. После успешного подключения принтера к точке доступа нажмите [Next/Далее].

    [MASTER] Screen 12

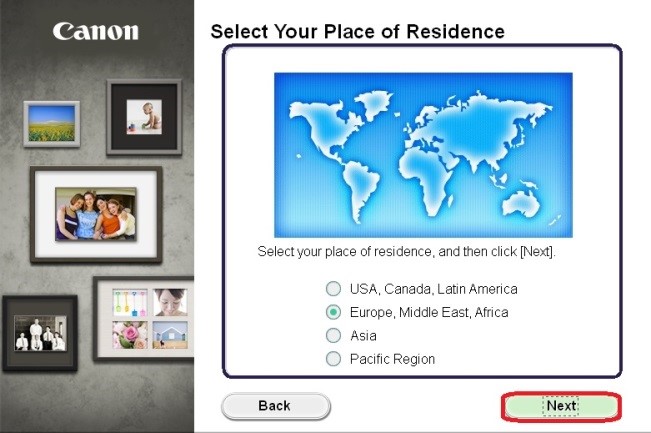

  13. При появлении следующего экрана выберите ваш регион и нажмите [Next/Далее].

    [MASTER] Screen 13

  14. При появлении следующего экрана выберите язык и нажмите [Next/Далее].

    [MASTER] Screen 14

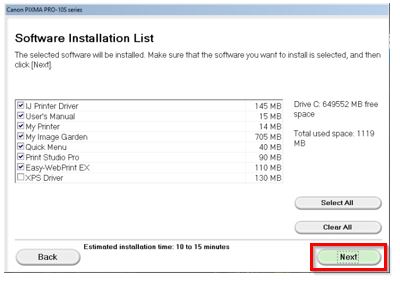

  15. После того, как отобразится следующий экран, выберите программное обеспечение, которое вы хотите установить, и нажмите [Next/Далее]. Если вы не уверены в том, какое программное обеспечение вы хотите установить на данном этапе, не беспокойтесь - его всегда можно будет удалить на более позднем этапе работы.

    [MASTER] New Screen 15

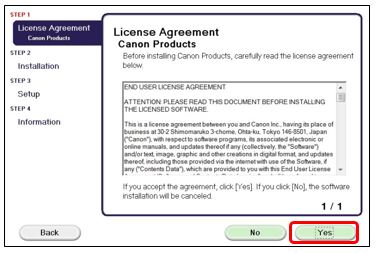

  16. После того, как отобразится следующий экран, нажмите [Да], чтобы принять условия лицензионного соглашения.

    [MASTER] Screen 16

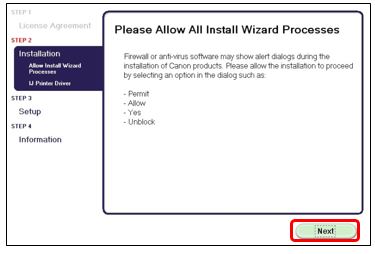

  17. После того, как отобразится следующий экран, нажмите [Далее].

    [MASTER] Screen 17

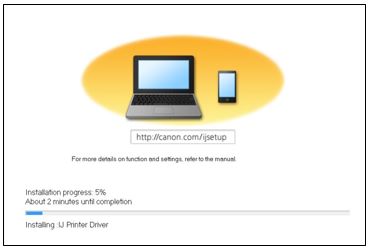

  18. Начнется установка программного обеспечения.

    [MASTER] Screen 18
    Если во время установки отображается следующий экран, нажмите [Повторное распознавание] для повторного поиска принтера.

    В зависимости от настройки вашей сети распознавание принтера программным обеспечением может занять около минуты. Для этого может понадобиться несколько раз нажать кнопку повторного распознавания.

    [MASTER] Screen 19

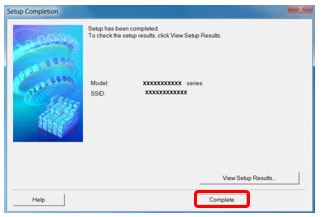

  19. После выполнения беспроводной настройки отобразится следующий экран с указанием модели принтера и имени (или SSID) беспроводной сети. Нажмите [Завершить].

    [MASTER] Screen 20

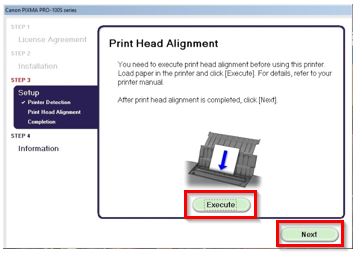

  20. Если принтер настраивается впервые, при отображении следующего экрана нажмите [Execute/Выполнить] для выполнения выравнивания печатающей головки, в противном случае нажмите [Next/Далее].

    [MASTER] New Screen 21

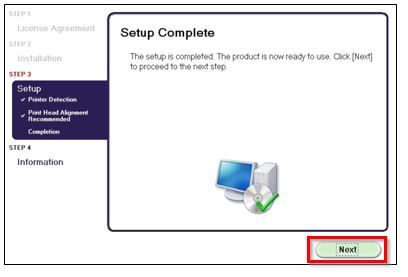

  21. При отображении следующего экрана нажмите [Next/Далее].

    [MASTER] New Screen 22

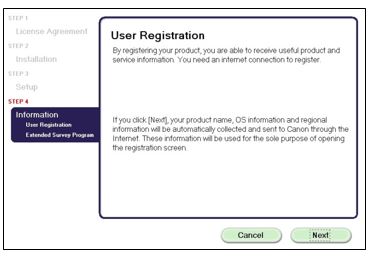

  22. Если на этом этапе вы хотите зарегистрировать принтер, нажмите [Далее], в противном случае регистрацию можно выполнить позже, используя программное обеспечение Quick Menu, поэтому можно нажать [Отмена].

    [MASTER] Screen 23

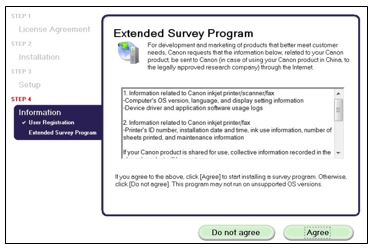

  23. Если вы хотите принять участие в программе Extended Survey Program, нажмите [Agree/Согласен]. В противном случае нажмите [Не согласен].

    [MASTER] Screen 24

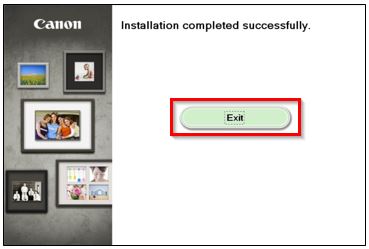

  24. Нажмите [Exit/Выход] для завершения установки.

    [MASTER] Screen 26

На этом настройка для Windows заканчивается
Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Вверх

Стандартный метод подключения — только для пользователей Mac

Прежде чем начать, загрузите ПО для установки.

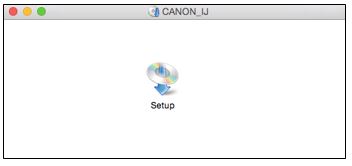

  1. По завершении загрузки перейдите в папку с файлом и дважды щелкните по нему. При отображении следующего экрана дважды нажмите [Setup/Настройка].
    [MASTER] Screen 27

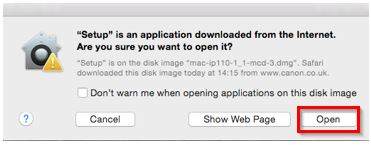

  2. При отображении следующего экрана нажмите [Open/Открыть]
    [MASTER] Screen 28

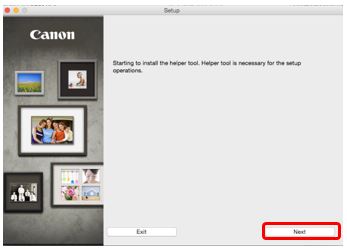

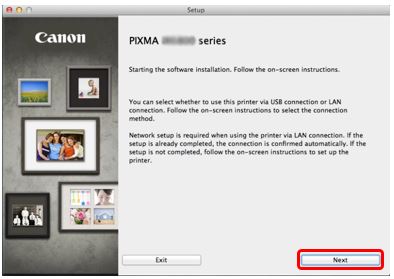

  3. После отображения начального экрана нажмите [Далее].

    [MASTER] Screen 29

  4. Вам может быть предложено ввести пароль, чтобы продолжить процесс установки. Введите пароль и нажмите [Помощник установки].

    [MASTER] Screen 30

  5. Нажмите [Далее].

    [MASTER] Screen 31

  6. Выберите в качестве метода подключения [Wireless LAN Connection/Подключение по беспроводной ЛВС], затем нажмите [Next/Далее]

    [MASTER] New Screen2

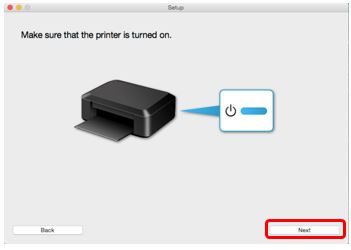

  7. Убедитесь, что принтер включен, белый индикатор питания горит, после чего нажмите [Next/Далее].

    [MASTER] Screen 34

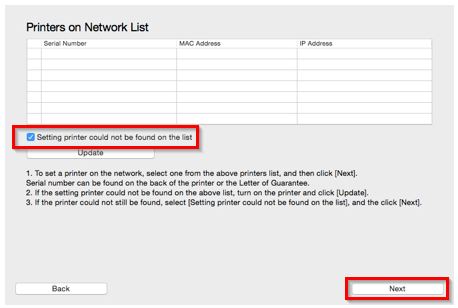

  8. Программное обеспечение выполнит быстрый поиск принтеров, которые уже подключались к данной сети.
    Если принтер настраивается впервые, то программное обеспечение его не обнаружит. Поэтому убедитесь, что выбран пункт [Setting printer could not be found on the list/Настраиваемый принтер не удалось найти в списке], затем нажмите [Next/Далее].

    [MASTER] Screen 35

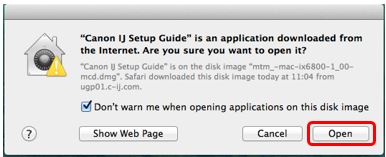

  9. Если появится следующий экран, выберите [Открыть].

    [MASTER] Screen 36

  10. Нажмите [Next/Далее].

    [MASTER] Screen 7

  11. Нажмите [Беспроводная настройка].

    [MASTER] Screen 8
  12. При появлении следующего экрана удерживайте кнопку [Wi-Fi [MASTER] Wi-Fi Button] (A) на принтере, пока белый индикатор питания не мигнет 2 раза, затем отпустите кнопку. Затем нажмите [Next/Далее].

    [MASTER] New Screen 9

  13. Убедитесь, что синий индикатор Wi-Fi быстро мигает, а белый индикатор питания горит, затем нажмите [Next/Далее].

    [MASTER] New Screen10

  14. Появится следующее сообщение:

    [MASTER] Screen 37

  15. При появлении следующего сообщения щелкните [Разрешить].

    [MASTER] Screen 38

  16. После успешного подключения к точке доступа нажмите [Next/Далее].

    [MASTER] Screen 12

  17. При появлении следующего экрана выберите регион и нажмите [Next/Далее].

    [MASTER] Screen 13

  18. При появлении следующего экрана выберите язык и нажмите [Next/Далее].

    [MASTER] Screen 14

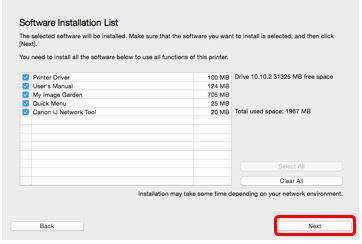

  19. После того, как отобразится следующий экран, выберите программное обеспечение, которое требуется установить, и нажмите [Next/Далее]. Если вы не уверены в том, какое программное обеспечение вы хотите установить на данном этапе, не беспокойтесь - его всегда можно будет удалить на более позднем этапе работы.

    [MASTER] Screen 39

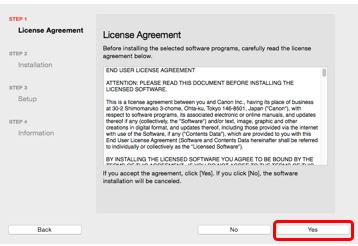

  20. При появлении следующего экрана нажмите [Yes/Да], чтобы принять условия лицензионного соглашения.

    [MASTER] Screen 40

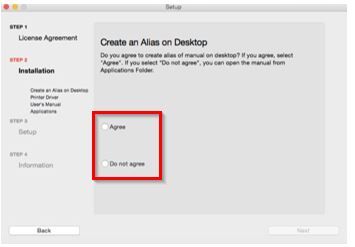

  21. При появлении следующего экрана, в случае если вы хотите создать псевдоним руководства на своем рабочем столе, нажмите [Agree/Согласен], в противном случае нажмите [Do not agree/Не согласен], чтобы пропустить этот пункт.

    [MASTER] Screen 41

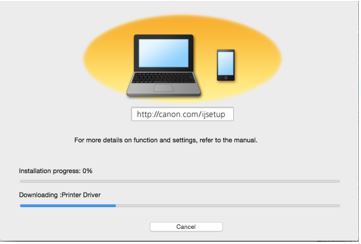

  22. Произойдет загрузка и установка программного обеспечения.

    [MASTER] New Screen 42

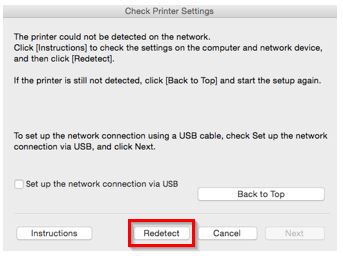

    Если во время установки отображается следующий экран, нажмите [Повторное распознавание] для повторного поиска принтера.
    В зависимости от настройки вашей сети распознавание принтера программным обеспечением может занять около минуты. Для этого может понадобиться несколько раз нажать кнопку повторного распознавания.

    [MASTER] New Screen 43

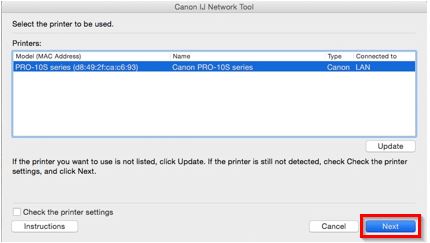

  23. На экране сетевого инструмента Canon IJ выберите обнаруженный принтер и нажмите [Next/Далее].

    [MASTER] New Screen 44

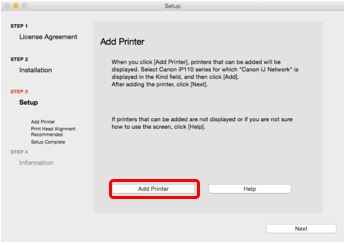

  24. После того как отобразится следующий экран, нажмите [Добавить принтер].

    [MASTER] Screen 43

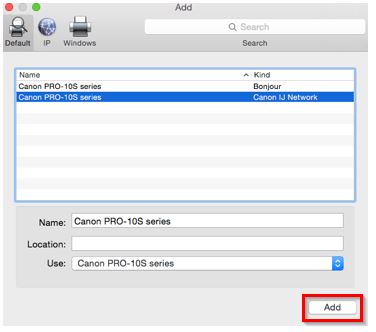

  25. При отображении следующего экрана выберите версию [Canon IJ Network] на вашем принтере и нажмите [Add/Добавить].

    [MASTER] New Screen 45

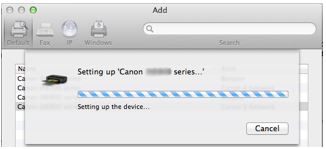

  26. На короткое время отобразится следующий экран.

    [MASTER] Screen 45

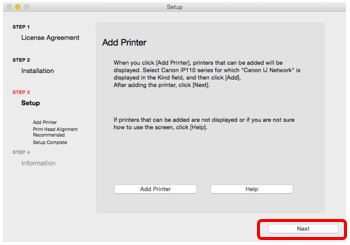

  27. При появлении следующего экрана нажмите [Next/Далее].

    [MASTER] Screen 46

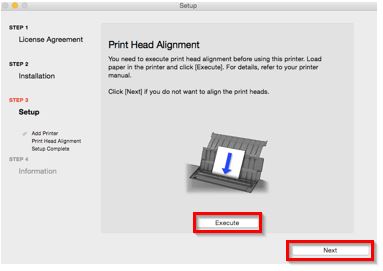

  28. Если принтер настраивается впервые, при отображении следующего экрана нажмите [Execute/Выполнить] для выполнения выравнивания печатающей головки, в противном случае нажмите [Next/Далее].

    [MASTER] New Screen 46

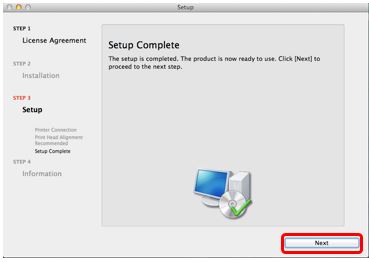

  29. После того, как отобразится следующий экран, нажмите [Далее].

    [MASTER] Screen 48

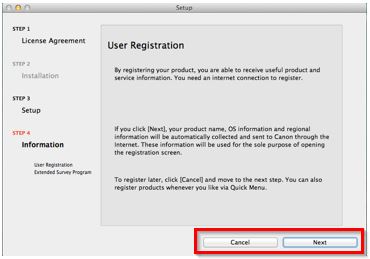

  30. Если на этом этапе вы хотите зарегистрировать принтер, нажмите [Далее], в противном случае регистрацию можно выполнить позже, используя программное обеспечение Quick Menu, поэтому можно нажать [Отмена]

    [MASTER] Screen 49

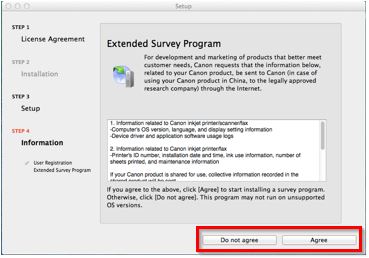

  31. Если вы хотите принять участие в программе Extended Survey Program, нажмите [Agree/Согласен]. В противном случае нажмите [Do not agree/Не согласен].

    [MASTER] Screen 50

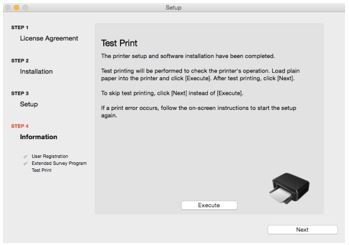

  32. При появлении следующего экрана, в случае если вы хотите выполнить пробную печать для подтверждения настройки сети, нажмите [Execute/Выполнить], в противном случае для пропуска этого пункта нажмите [Next/Далее].

    [MASTER] Screen 51

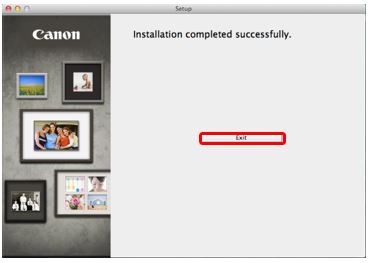

  33. Нажмите [Exit/Выход] для завершения установки.

    [MASTER] Screen 52


На этом настройка для Mac заканчивается

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.

Вверх


Восстановление настроек сети PIXMA Pro-100S до заводских настроек по умолчанию

Если требуется сбросить настройки сети до заводских настроек по умолчанию, например, при изменении точки доступа, можно сделать это, выполнив следующие действия:

Обратите внимание, что в процессе инициализации происходит сброс всех настроек сети на устройстве, поэтому печать или сканирование с компьютера по сети будет невозможна до момента выполнения процедуры повторной конфигурации новых настроек сети.

  1. Нажмите и удерживайте кнопку [RESUME/CANCEL/ВОЗОБНОВИТЬ/ОТМЕНА[MASTER] ResumeCancle], пока индикатор питания не мигнет 15 раз.
  2. Отпустите кнопку [RESUME/CANCEL/ВОЗОБНОВИТЬ/ОТМЕНА[MASTER] ResumeCancle].


Значения настроек сети были сброшены до заводских настроек по умолчанию.

Если выполнить процедуру, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.
