Настройка беспроводного подключения PIXMA PRO-10

Ознакомьтесь с инструкциями по настройке беспроводного подключения на принтере PIXMA PRO-10, а также по сбросу настроек принтера до заводских.

На некоторых точках доступа (иногда называемых также маршрутизаторами или концентраторами) есть кнопка автоматического подключения, обозначенная как "WPS", — аббревиатура, означающая Wi-Fi Protected Setup (защищенная настройка Wi-Fi).

Она позволяет соответствующим устройствам, таким как PIXMA PRO-10, подключаться к сети без необходимости ввода пароля, и представляет быстрый и легкий способ подключения устройств.

Это наиболее удобный способ подключения PIXMA PRO-10, поэтому, если на вашей точке доступа есть кнопка WPS, выберите вкладку "Метод подключения с помощью WPS" ниже для получения инструкций по подключению с использованием этого метода.

Если ваш маршрутизатор не поддерживает WPS, обратитесь к альтернативным инструкциям по подключению PIXMA PRO-10, выбрав вкладку "Стандартный метод подключения" ниже.

Метод подключения с помощью WPS

Перед началом необходимо выполнить некоторые условия, чтобы использовать метод с нажатием кнопки WPS:

  • На точке доступа должна быть физическая кнопка WPS. Для получения дополнительной информации обратитесь к руководству пользователя вашего устройства. Если кнопка WPS отсутствует, воспользуйтесь инструкциями на вкладке Стандартный метод подключения.
  • Сеть должна использовать протокол шифрования WPA (защищенный доступ Wi-Fi) или WPA2. Большинство точек доступа с поддержкой WPS используют этот протокол.

Шаг 1

1. Убедитесь в том, что принтер включен.

2. Нажмите и удерживайте кнопку [Wi-Fi [MASTER] Picture_PIXMA Wireless Connection Setup Page step1-WIFI ] на передней панели принтера несколько секунд.

Шаг 2

1. Убедитесь, что кнопка начинает мигать голубым, затем на точке доступа и нажмите кнопку [WPS] в течение 2 минут.
Для получения точных инструкций о нажатии кнопки WPS обратитесь к руководству пользователя устройства точки доступа.

Во время поиска или подключения к точке доступа расположенный на принтере индикатор Wi-Fi (синий) будет продолжать мигать. После того, как принтер установит соединение с беспроводной сетью, голубой индикатор перестанет мигать и продолжит гореть, не мигая.

Подтверждение настроек сети

Для подтверждения успешного подключения принтера к беспроводной сети можно распечатать настройки сети для вашего принтера:

1. Убедитесь в том, что принтер включен.

2. Загрузите лист обычной бумаги формата A4 или Letter.

3. Нажмите и удерживайте кнопку [Возобновить/Отмена [MASTER] Picture_PIXMA Wireless Connection Setup Page step1-Resume/Cancel ] , пока индикатор не мигнет 6 раз, затем отпустите кнопку. Будет выполнена печать страницы с информацией о сети.

При использовании данных из распечатки убедитесь, что "Подключение" отображается как "Активно" и что SSID (имя беспроводной сети) содержит правильное имя вашей беспроводной сети.


На этом завершается процедура настройки WPS.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA PRO-10.

При отсутствии установочного компакт-диска, поставляемого с продуктом, можно загрузить руководства и программное обеспечение, выбрав продукт на странице линейки устройств PIXMA.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Стандартный метод USB подключения

Шаг 1

1. Вставьте CD-диск, входящий в комплект поставки, и запустите программу установки.

Пользователи Windows – Если загрузочный CD-ROM не запустится автоматически, вставьте CD-ROM в компьютер еще раз и нажмите [Мой компьютер], выберите CD-ROM и дважды щелкните [MSETUP4.EXE].
Пользователи Windows 8 - дважды щелкните [Canon_IJ]. После отображения окна для выбора, дважды щелкните [MSETUP4.EXE].

Пользователи Mac – Дважды щелкните [Canon_IJ] значок, появившийся на рабочем столе. После отображения окна выбора, щелкните [SETUP] для запуска ссылки загрузки программного обеспечения.

При отсутствии установочного компакт-диска, поставляемого с продуктом, можно загрузить руководства и программное обеспечение, выбрав продукт на странице линейки устройств PIXMA.

2. После отображения начального экрана нажмите [Далее].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_1

Обратите внимание: для некоторых моделей, которые также имеют возможность проводного подключения, может отображаться дополнительный экран, на котором будет отображаться запрос выбрать между подключением USB и сетевым подключением. Если такой экран отображается, выберите [Сетевое подключение].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_2

3. Выберите [Беспроводное подключение] в качестве метода подключения.

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_3-1[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_3-2

4. Убедитесь, что принтер включен, индикатор горит, после чего нажмите [Далее].

Шаг 2

1. Нажмите [Подключиться к сети].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_4

2. После того, как отобразится следующий экран, нажмите [Настройка беспроводного подключения с помощью кабеля USB].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_5

3. После того как отобразится следующий экран, выберите ваш регион и нажмите [Далее].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_6

4. После того, как отобразится следующий экран, выберите язык и нажмите [Далее].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_7

5. После того, как отобразится следующий экран, выберите программное обеспечение, которое вы хотите установить, и нажмите [Далее]. Если вы не уверены в том, какое программное обеспечение вы хотите установить на данном этапе, не беспокойтесь - его всегда можно будет удалить на более позднем этапе работы.

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_8

6. После того как отобразится следующий экран, нажмите [Да], чтобы принять условия лицензионного соглашения.

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_9

<Только для пользователей Windows>

После того как отобразится следующий экран, нажмите [Далее].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_10

7. После того как отобразится следующий экран, нажмите [Далее].

Пользователи WindowsПользователи Mac

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_11

Шаг 3

1. После того как отобразится следующий экран, подключите принтер к компьютеру с помощью кабеля USB, входящего в комплект поставки. На данном кабеле имеется символ[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_12на разъеме.

WindowsMac

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_13-1[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_13-2

(Для пользователей Mac нажмите [Далее]).

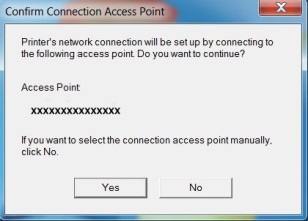

2. После того как принтер будет обнаружен, отобразится следующий экран. Отобразится имя точки доступа, к которой подключен компьютер (на месте "xxxxxxxxxxxxx"). Если вы хотите подключить принтер к беспроводной сети, нажмите [Да].

WindowsMac

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_14-1[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_14-2

<Только для пользователей Mac>

При отображении следующего экрана нажмите [Разрешить].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_15

3. После того как отобразится следующий экран,отключите принтер от компьютера и нажмите [Далее].

WindowsMac

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_16-1[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_16-2

4. Следующий экран показывает модель принтера и имя (или SSID) беспроводной сети.

WindowsMac[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_17

Нажмите [Завершить]. Нажмите [OK].

На этом настройка для Windows заканчивается

<Только для пользователей Mac>

После того как отобразится следующий экран, нажмите [Добавить принтер].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_18

На следующем экране выберите версию сетевого драйвера Canon IJ Network и нажмите [Добавить].

[MASTER] Picture_PIXMA Wireless Connection Setup Page tab 2_19

На этом настройка для Mac заканчивается.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Восстановление настроек сети PIXMA PRO-10 до заводских настроек по умолчанию

Если требуется сбросить настройки сети до заводских настроек по умолчанию, например, при изменении точки доступа, можно сделать это, выполнив следующие действия.

Обратите внимание, что в процессе инициализации происходит сброс всех настроек сети на устройстве, поэтому печать или сканирование с компьютера по сети будет невозможна до момента выполнения процедуры повторной конфигурации новых настроек сети.

1. Нажмите и удерживайте кнопку [ВОЗОБНОВИТЬ/ОТМЕНА [MASTER] Picture_PIXMA Wireless Connection Setup Page step1-Resume/Cancel ] , пока индикатор питания POWER не мигнет 9 раз, затем отпустите кнопку.

2. Отпустите кнопку [ВОЗОБНОВИТЬ/ОТМЕНА [MASTER] Picture_PIXMA Wireless Connection Setup Page step1-Resume/Cancel ].

Настройки сети будут инициализированы.

Значения настроек сети были сброшены до заводских настроек по умолчанию.

Если выполнить процедуру, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.
