Настройка беспроводного подключения PIXMA MX924

Ознакомьтесь с инструкциями по настройке беспроводного подключения на принтере PIXMA MX924, а также по сбросу настроек принтера до заводских.

На некоторых точках доступа (иногда называемых также маршрутизаторами или концентраторами) есть кнопка автоматического подключения, обозначенная как "WPS", — аббревиатура, означающая Wi-Fi Protected Setup (защищенная настройка Wi-Fi).

Она позволяет соответствующим устройствам, таким как PIXMA MX924, подключаться к сети без необходимости ввода пароля, и представляет быстрый и легкий способ подключения устройств.

Это наиболее удобный способ подключения PIXMA MX924, поэтому, если на вашей точке доступа есть кнопка WPS, выберите вкладку "Метод подключения с помощью WPS" ниже для получения инструкций по подключению с использованием этого метода.

Если ваш маршрутизатор не поддерживает WPS, обратитесь к альтернативным инструкциям по подключению PIXMA MX924, выбрав вкладку "Стандартный метод подключения" ниже.

Метод подключения с помощью WPS

Перед началом необходимо выполнить некоторые условия, чтобы использовать метод с нажатием кнопки WPS:

  • На точке доступа должна быть физическая кнопка WPS. Для получения дополнительной информации обратитесь к руководству пользователя вашего устройства. Если кнопка WPS отсутствует, воспользуйтесь инструкциями на вкладке Стандартный метод подключения.
  • Сеть должна использовать протокол шифрования WPA (защищенный доступ Wi-Fi) или WPA2. Большинство точек доступа с поддержкой WPS используют этот протокол.

Шаг 1

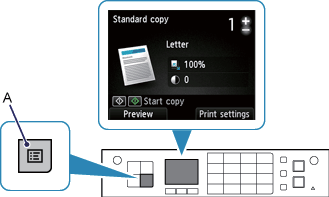

1. Нажмите кнопку [Меню] (A) на принтере.

[MASTER] Picture_Wireless Connection Setup Page Tap1-1 MX924/MX925

Шаг 2

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-left[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-right] (A) для перехода к значкам [Настройка беспроводной ЛВС] или [Настройка WLAN] и нажмите кнопку [OK] (B).

[MASTER] Picture_Wireless Connection Setup Page Tap1-2-MX924/MX925

При установке беспроводного соединения загорится голубой индикатор Wi-Fi (C).

Принтер начнет автоматический поиск точек доступа с поддержкой функции WPS.

Шаг 3

Дисплей на принтере должен выглядеть, как показано ниже -

[MASTER] Picture_Wireless Connection Setup Page Tap1-3 MX924/MX925

1. Нажмите и удерживайте кнопку [WPS] на точке доступа около 5 секунд, затем отпустите.
Для получения точных инструкций по запуску WPS на точке доступа обратитесь к руководству пользователя точки доступа.

2. Нажмите и удерживайте кнопку [OK] на принтере в течение 2 минут.

Во время поиска или подключения к точке доступа расположенный на принтере индикатор Wi-Fi (синий) мигает.

3. При появлении экрана, приведенного ниже, нажмите кнопку [OK] для завершения настройки.

[MASTER] Picture_PIXMA Wireless Connection Setup Page Tap1-4

На этом завершается процедура настройки WPS.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA MX924.
При отсутствии установочного компакт-диска, поставляемого с продуктом, можно загрузить руководства и программное обеспечение, выбрав продукт на странице линейки устройств PIXMA.

Если выполнить беспроводную настройку WPS, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Стандартный метод подключения

Шаг 1

1. Нажмите кнопку [Меню] (A) на принтере.

[MASTER] Picture_Wireless Connection Setup Page Tap1-1 MX924/MX925

Шаг 2

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-left[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-right] (A) для перехода к значкам [Настройка беспроводной ЛВС] или [Настройка WLAN] и нажмите кнопку [OK] (B).

[MASTER] Picture_Wireless Connection Setup Page Tap2-2-MX924/MX925

При установке беспроводного соединения загорится голубой индикатор Wi-Fi (C).

Шаг 3

Дисплей на принтере должен выглядеть, как показано ниже -

[MASTER] Picture_Wireless Connection Setup Page Tap2-3 MX924/MX925

1. Нажмите кнопку [Стоп/Сбросить [MASTER] Picture_PIXMA Wireless Connection Setup Page stop button].

Отображается следующий экран.

[MASTER] Picture_Wireless Connection Setup Page Tap2-4 MX924/MX925

2. Выберите [Стандартная настройка].

Принтер начнет поиск всех доступных беспроводных сетей, находящихся в непосредственной близости.

3. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down] для выделения имени (или SSID) беспроводной сети, затем нажмите кнопку [OK], чтобы выбрать его.

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap2-5

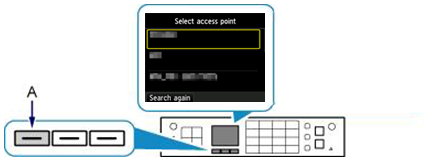

Если вы не уверены в имени беспроводной сети, его можно проверить на ярлыке на точке доступа или, посмотрев имя сети, к которой подключен компьютер. Кроме того, если вы не видите сеть в списке, нажмите левую функциональную кнопку (A) [Повторить поиск].

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap2-6

4. На принтере отобразится один из нижеприведенных экранов в зависимости от используемого точкой доступа метода безопасности.

[MASTER] Picture_Wireless Connection Setup Page Tap2-7[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap2-8

5. Нажмите кнопку [OK].

6. Введите пароль сети (ключ или кодовое слово WEP). Если вы не уверены в правильности пароля беспроводной сети, его можно проверить на ярлыке на точке доступа; помните, что символы пароля чувствительны к регистру.

При отображении клавиатуры на принтере можно вводить символы.

Следуйте приведенным ниже инструкциям

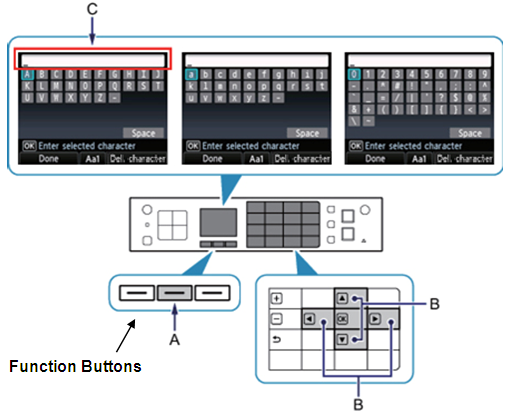

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap2-9

а. При отображении экранной клавиатуры (показана выше) с помощью средней функциональной кнопки (A) перейдите к клавиатуре с требуемым набором символов.

Доступно три типа клавиатуры (верхний буквенный регистр, нижний буквенный регистр, цифры и символы). При каждом нажатии центральной функциональной кнопки выполняется переключение типа клавиатуры.

б. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-left[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-right] (B) для выбора символа на экранной клавиатуре, затем нажмите кнопку [OK] для его ввода.

Введенные символы отображаются в верхней части (C) экранной клавиатуры.

в. Для удаления символа нажмите правую функциональную кнопку [Удалить символ].

г. Повторите шаги а. и б. для ввода остальных символов.

7. Нажмите левую функциональную кнопку для выбора [Готово] по завершении ввода сетевого пароля.

8. Убедитесь, что сетевой пароль введен корректно.

Если вы допустили ошибку, нажмите [OK] для редактирования введенного пароля.

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap2-10

9. Нажмите левую функциональную кнопку [Завершить настройку] для подключения к сети.

10. При появлении экрана ниже нажмите кнопку [OK], чтобы вернуться на экран меню.

[MASTER] Picture_MX714/MX715Wireless Connection Setup Page Tap2-11

На этом завершается процедура настройки стандартного подключения.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA MX924.
При отсутствии установочного компакт-диска, поставляемого с продуктом, можно загрузить руководства и программное обеспечение, выбрав продукт на странице линейки устройств PIXMA.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Восстановление настроек сети PIXMA MX924 до заводских настроек по умолчанию

Если требуется сбросить настройки сети до заводских настроек по умолчанию, например, при изменении точки доступа, можно сделать это, выполнив следующие действия:

Шаг 1

1. Нажмите кнопку [Меню] (A) на принтере.

[MASTER] Picture_Wireless Connection Setup Page Tap1-1 MX924/MX925

Шаг 2

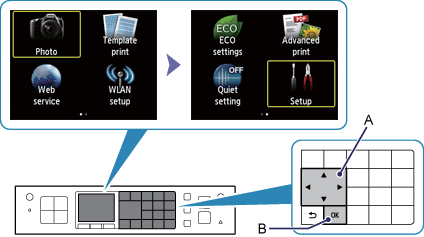

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-left[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-right] (A) для перехода к значку [Настройка][MASTER] Picture_PIXMA Wireless Connection Setup Page pliers 1.

[MASTER] Picture_Wireless Connection Setup Page Tap3-2-MX924/MX925

2. Нажмите кнопку [OK] (B).

Шаг 3

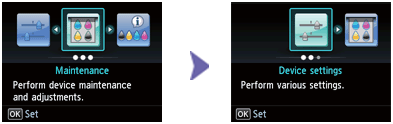

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-left[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-right] (A) для перехода к значку [Настройки устройства].

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap3-3

2. Нажмите кнопку [OK] (B).

Шаг 4

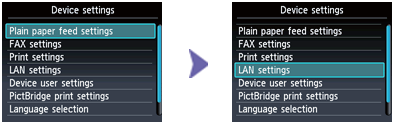

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down] (A) для перехода к параметру [Настройки ЛВС].

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap3-4

2. Нажмите кнопку [Ok] (B).

Шаг 5

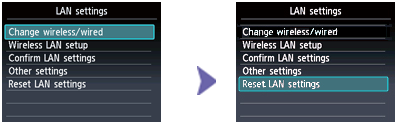

1. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down] (A) для перехода к параметру [Сбросить настройки ЛВС].

[MASTER] Picture_MX714/MX715 Wireless Connection Setup Page Tap3-5

Нажмите кнопку [OK] (B).

3. Используйте кнопки [[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-up[MASTER] Picture_PIXMA Wireless Connection Setup Page step2-down] (A), чтобы выбрать [Да], затем нажмите кнопку [OK] (B) для подтверждения сброса. Отобразится экран "Обработка…..Подождите".

4. При отображении экрана "Следующее выполнено." нажмите кнопку [OK] (B) для выполнения процедуры сброса настроек ЛВС.

Значения настроек беспроводной сети были сброшены до заводских настроек по умолчанию.

Если выполнить процедуру, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.
