Настройка беспроводного подключения PIXMA MX494

На некоторых точках доступа (иногда называемых также маршрутизаторами или концентраторами) есть кнопка автоматического подключения, обозначенная как "WPS", — аббревиатура, означающая Wi-Fi Protected Setup (защищенная настройка Wi-Fi).

Она позволяет соответствующим устройствам, таким как PIXMA MX494, подключаться к сети без необходимости ввода пароля и представляет быстрый и легкий способ подключения устройств.

Это наиболее удобный способ подключения PIXMA MX494, поэтому, если на вашей точке доступа есть кнопка WPS, выберите вкладку "Метод подключения с помощью WPS" ниже для получения инструкций по подключению с использованием этого метода.

Если ваш маршрутизатор не поддерживает WPS, обратитесь к альтернативным инструкциям по подключению PIXMA MX494, выбрав вкладку "Стандартный метод подключения" ниже.


Метод подключения с помощью WPS

Перед началом необходимо выполнить некоторые условия, чтобы использовать метод с нажатием кнопки WPS:

  • На точке доступа должна быть физическая кнопка WPS. Для получения дополнительной информации обратитесь к руководству пользователя вашего устройства. Если кнопка WPS отсутствует, воспользуйтесь инструкциями на вкладке Стандартный метод подключения.
  • Сеть должна использовать протокол шифрования WPA (защищенный доступ Wi-Fi) или WPA2. Большинство точек доступа с поддержкой WPS используют этот протокол.

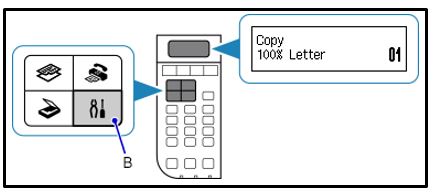

  1. Нажмите кнопку [Setup/Настройка] (В) на принтере.

    [MASTER] Wi-Fi 1

  2. Используйте кнопки стрелок (C) для выбора пункта [Device settings/Настройки устройства] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 2

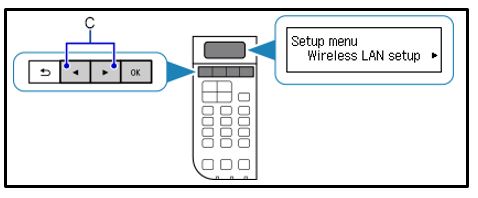

  3. Используйте кнопки стрелок (C) для выбора пункта [Wireless LAN setup/Настройка беспроводной ЛВС] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 3

  4. Принтер начнет автоматический поиск точек доступа с поддержкой функции WPS.
    На экране принтера отобразится следующее сообщение "Нажмите кнопку WPS на беспроводном маршрутизаторе и удерживайте ее примерно 5 сек. и нажмите [OK] на принтере"

  5. Нажмите и удерживайте кнопку [WPS] на точке доступа около 5 секунд, затем отпустите.
    Для получения точных инструкций по запуску WPS на точке доступа обратитесь к руководству пользователя точки доступа.

  6. Нажмите и удерживайте кнопку [OK] на принтере в течение 2 минут. После подключения отобразится следующий экран. Нажмите кнопку [OK], чтобы завершить настройку.

    [MASTER] Wi-Fi 4

Если отображается другой экран, обратитесь к разделу «Поиск и устранение неисправностей» в руководстве пользователя.


Для подтверждения успешного подключения принтера к беспроводной сети можно распечатать настройки сети для вашего принтера:

  1. Убедитесь в том, что принтер включен.
  2. Загрузите лист обычной бумаги формата A4 или Letter.
  3. Нажмите кнопку [Setup/Настройка] (В) на принтере

    [MASTER] Wi-Fi 1

  4. Используйте кнопку со стрелкой (C) для выбора пункта [Device settings/Настройки устройства] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 2

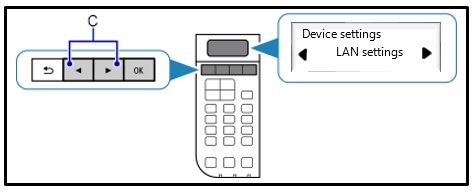

  5. Используйте кнопку со стрелкой (C) для выбора пункта [LAN settings/Настройки ЛВС] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 5

  6. Используйте кнопку со стрелкой (C) для выбора пункта [Print LAN details/Печать информации ЛВС] и нажмите кнопку [OK].
    Будет выполнена печать страницы с информацией о сети.

    [MASTER] Wi-Fi 6

При использовании данных из распечатки убедитесь, что "Подключение" отображается как "Активно" и что SSID (или имя беспроводной сети) содержит правильное имя вашей беспроводной сети.


На этом завершается процедура настройки WPS.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA MX494.

При отсутствии установочного компакт-диска, поставляемого с продуктом, загрузите руководства и программное обеспечение.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Стандартный метод подключения

  1. Нажмите кнопку [Setup/Настройка] (В) на принтере.

    [MASTER] Wi-Fi 1

  2. Используйте кнопки стрелок (C) для выбора пункта [Device settings/Настройки устройства] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 2

  3. Используйте кнопки стрелок (C) для выбора пункта [Wireless LAN setup/Настройка беспроводной ЛВС] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 3

  4. Нажмите кнопку [Stop/Reset / Стоп/Сбросить[MASTER] Wi-Fi 7], после чего отобразится следующий экран, затем нажмите кнопку [OK].

    [MASTER] Wi-Fi 8

    Принтер начнет поиск всех доступных беспроводных сетей, находящихся в непосредственной близости.

  5. Используйте кнопки со стрелками, чтобы выбрать имя сети (также называемое SSID), и дважды нажмите кнопку [OK].
    Если вы не уверены в имени беспроводной сети, его можно проверить на ярлыке на точке доступа или, посмотрев имя сети, к которой подключен компьютер.
    Если вы не видите сеть в списке, воспользуйтесь кнопками стрелок для выбора пункта [Search again/Повторить поиск] и нажмите [OK].

  6. После того, как отобразится следующий экран, используйте цифровые кнопки устройства, чтобы ввести кодовое слово безопасности беспроводной сети.

    [MASTER] Wi-Fi 9

    Аппарат имеет три режима ввода: режим ввода заглавных букв, строчных букв и цифр. Нажмите кнопку [[MASTER] Wi-Fi 10] для переключения между режимами заглавных букв (A), строчных (a) или цифровым вводом (1). Она отображается в правом верхнем углу экрана.
    Например, в режиме ввода заглавных букв однократное нажатие кнопки [MASTER] Wi-Fi 11 отобразит "A", а двукратное нажатие кнопки [MASTER] Wi-Fi 11 отобразит "B" и т.д. Если имеется 2 символа, которые содержатся на одной и той же кнопке, нажмите кнопку со стрелкой для перехода к следующему символу. Если вы случайно допустили ошибку, удалить неправильный символ можно нажатием клавиши [MASTER] Wi-Fi 12. После завершения ввода кодового слова нажмите кнопку [OK].

  7. После подключения отобразится следующий экран. Нажмите кнопку [OK], чтобы завершить настройку.

    [MASTER] Wi-Fi 4

На этом завершается процедура настройки Wi-Fi. Теперь установите прилагаемое программное обеспечение.

При отсутствии компакт-диска, поставляемого с продуктом, его можно загрузить на страницах поддержки продукта Canon.


Для подтверждения успешного подключения принтера к беспроводной сети можно распечатать настройки сети для вашего принтера:

  1. Убедитесь в том, что принтер включен.
  2. Загрузите лист обычной бумаги формата A4 или Letter.
  3. Нажмите кнопку [Setup/Настройка] (В) на принтере

    [MASTER] Wi-Fi 1

  4. Используйте кнопку со стрелкой (C) для выбора пункта [Device settings/Настройки устройства] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 2

  5. Используйте кнопку со стрелкой (C) для выбора пункта [LAN settings/Настройки ЛВС] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 5

  6. Используйте кнопку со стрелкой (C) для выбора пункта [Print LAN details/Печать информации ЛВС] и нажмите кнопку [OK].
    Будет выполнена печать страницы с информацией о сети.

    [MASTER] Wi-Fi 6

При использовании данных из распечатки убедитесь, что "Подключение" отображается как "Активно" и что SSID (или имя беспроводной сети) содержит правильное имя вашей беспроводной сети.


На этом завершается процедура настройки WPS.

Теперь установите программное обеспечение для максимально эффективного использования PIXMA MX494.

При отсутствии установочного компакт-диска, поставляемого с продуктом, загрузите руководства и программное обеспечение.

Если выполнить беспроводную настройку, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.


Восстановление настроек сети PIXMA MX494 до заводских настроек по умолчанию

Если требуется сбросить настройки сети до заводских настроек по умолчанию, например, при изменении точки доступа, можно сделать это, выполнив следующие действия:

  1. Нажмите кнопку [Setup/Настройка] (В) на принтере.

    [MASTER] Wi-Fi 1

  2. Используйте кнопки стрелок (C) для выбора пункта [Device settings/Настройки устройства] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 2

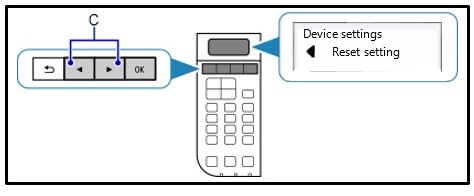

  3. Используйте кнопки со стрелками для выбора пункта [Reset setting/Сбросить настройки] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 13

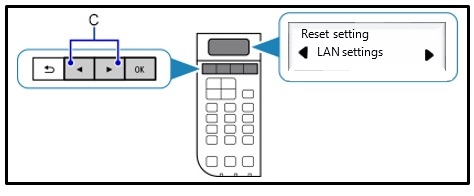

  4. Используйте кнопки стрелок для выбора пункта [LAN settings/Настройки ЛВС] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 14

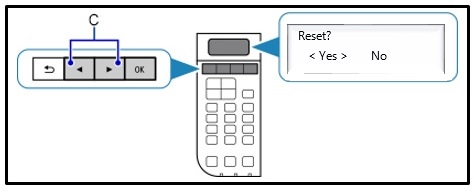

  5. Используйте кнопки стрелок для выбора пункта [Yes/Да] и нажмите кнопку [OK].

    [MASTER] Wi-Fi 15

Значения настроек беспроводной сети были сброшены до заводских настроек по умолчанию.

Нажмите кнопку [Copy/Копирование],чтобы вернуться на главный экран.

Если выполнить процедуру, следуя данным инструкциям, не удается, свяжитесь с нами для получения инструкций по дальнейшим действиям.
